Elektronik devrelerde sıkça karşılaşılan arızaların baş suçlusu kondansatörler. Bu küçük bileşenler, voltajı dengelemekten sinyal filtrelemeye kadar kritik roller üstleniyor. Peki, bir kondansatörün sağlıklı olup olmadığını nasıl anlarsınız? Bu rehberde, multimetre ile kondansatör ölçümünün inceliklerini adım adım ele aldık. Tecrübeli teknisyenler ve hobi meraklıları için vazgeçilmez bir bilgi kaynağı olur.
TEMEL TÜRLERİ

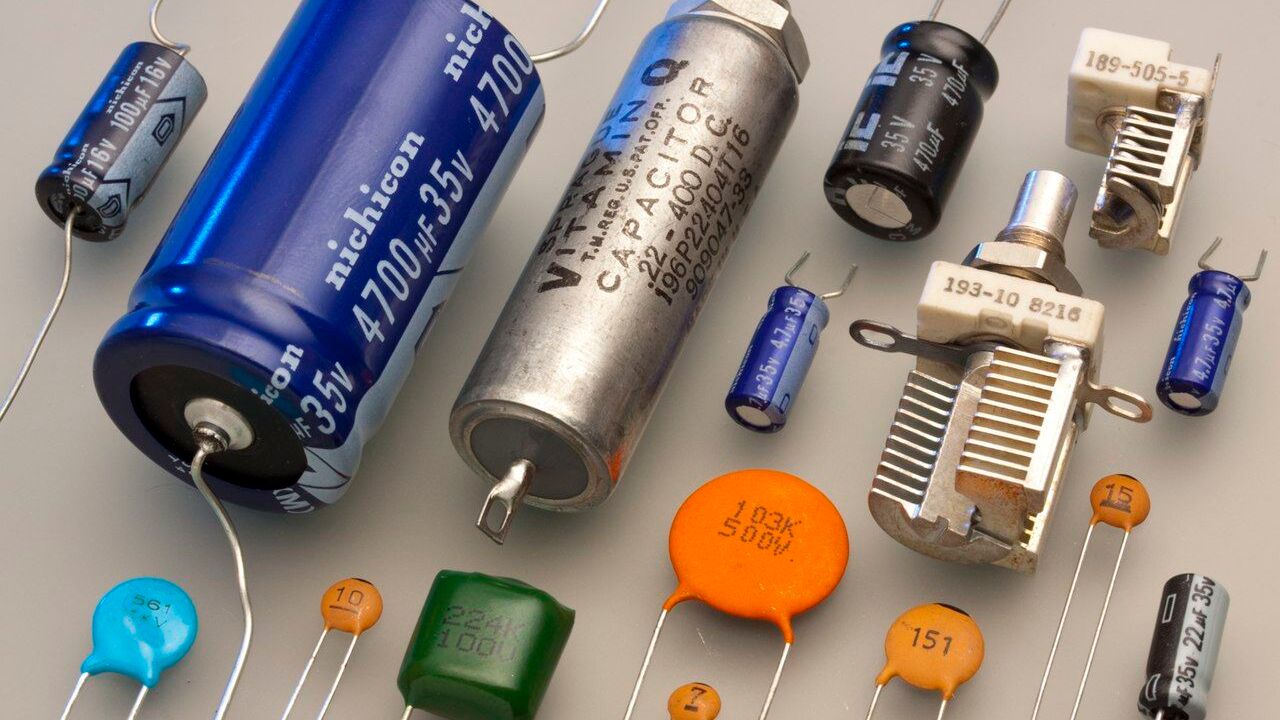

Kondansatör, iki iletken plaka arasında yalıtkan malzeme ile elektrik yükü depolayan pasif bir elektronik bileşendir. Kapasite değeri farad (F) birimiyle ölçülür ancak pratikte mikrofarad (µF) veya pikofarad (pF) kullanılır. Seramik, elektrolitik ve tantal kondansatörler en yaygın türlerdir. Elektrolitik olanlar polarize olduğundan, ölçüm sırasında kutuplamaya dikkat etmek şart olur.
Seramik kondansatörler: Küçük kapasiteli, polarizasyon yok.

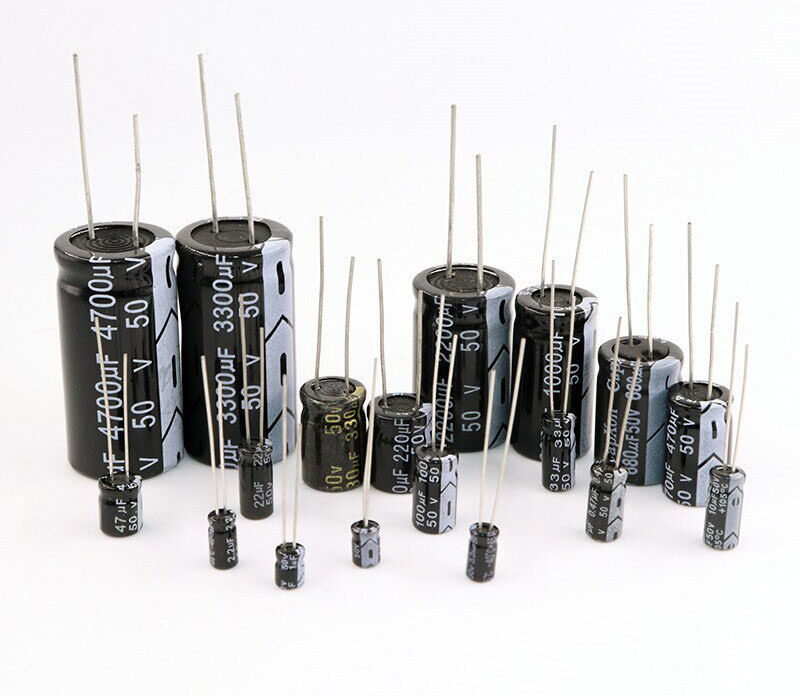

Elektrolitik kondansatörler: Yüksek kapasiteli, artı-eksi uçları var.
Değişken kondansatörler: Ayarlanabilir kapasiteye sahip, radyo devrelerinde kullanılır.
Ölçüm öncesi kondansatörün tipini bilmek, doğru yöntemi seçmenizi sağlar. Yanlış işlem, bileşeni kalıcı olarak bozabilir.
Gerekli Malzemeler ve Hazırlık Aşaması
Kondansatör ölçümü için temel ekipmanlara ihtiyacınız var. En pratik araç, kapasite ölçüm moduna sahip dijital multimetre. Analog multimetreler de ESR (Equivalent Series Resistance) ölçümü için kullanılabilir ancak dijital modeller daha hassas sonuçlar verir.
Dijital multimetre (kapasite modu olan)
İnce uçlu prob seti
Kondansatör deşarj aracı (direnç veya multimetre)
Güvenlik eldiveni ve izole masa
Önemli uyarı: Ölçüme başlamadan önce kondansatörü devreden sökün ve tamamen deşarj edin. Elektrolitik kondansatörlerde kalan yük, ciddi tehlike yaşatabilir. Deşarj için 1kΩ-10kΩ direnç kullanın ve prob uçlarını kondansatör bacaklarına 5-10 saniye değdirin.
ADIM ADIM REHBER
Şimdi asıl meseleye gelelim: Pratik ölçüm süreci. Multimetreyi kapasite (C) moduna alın ve prob uçlarını doğru yerleştirin.
Multimetreyi hazırlayın: C modunu seçin, aralık otomatikse bırakın; manuel ise beklenen kapasiteye göre ayarlayın (örneğin 100µF için 200µF aralığı).
Prob bağlantısı: Kırmızı prob pozitif (+), siyah negatif (-) uca. Polarize olmayanlarda fark etmez.
Ölçümü yapın: Prob uçlarını kondansatör bacaklarına sıkıca bastırın. Ekran değeri stabilize olana kadar bekleyin (2-5 saniye).
Sonucu oku: Ölçülen değer, nominal değere ±%10-20 tolerans içinde olmalı. Düşükse sızıntı, yüksekse kısa devre var.
Elektrolitik kondansatörlerde ters bağlantı yapmayın; multimetre bip sesi verebilir ve kondansatörü şişirebilir. Seramiklerde ise yüksek frekanslı modeller için LCR metre önerilir.
Yaygın Arızalar ve ESR Ölçümü
Kondansatör arızaları genellikle kapasite kaybı, kısa devre veya ESR artışı şeklinde kendini gösterir. ESR, kondansatörün iç direncini ölçer ve yaşlanma belirtisidir. Standart multimetre ESR ölçmez; bunun için özel ESR metre kullanın.
Kuruma: Kapasite yüzde 20'den fazla düşer.
Sızıntı: İzolasyon bozulur, akım kaçar.
Şişme/patlama: Elektrolitiklerde aşırı ısınma sonucu.
Test devresiyle in-circuit ölçüm yapabilirsiniz, ancak devre dirençleri yanıltıcı olabilir. Her zaman söküp ölçün. Pro ipucu: 105°C dayanıklı kondansatörler daha uzun ömürlüdür; eski cihazlarda 85°C modelleri yenileyin.
İLERİ TEKNİK VE YAYGIN HATALAR
Profesyonel ölçüm için osiloskopla dolum-boşalım testi yapın: Kondansatöre impuls verip zaman sabitini (RC) hesaplayın. Formül basit: τ = R × C.
Yaygın hatalar:
Deşarj etmeden ölçüm: Yanlış yüksek değer.
Parazit kapasite: Uzun kabloları kısaltın.
Ters polarite: Elektrolitiklerde patlama riski.
LSI bağlantılı olarak, kondansatör testi devre onarımında vazgeçilmez oluyor. LED şarj devreleri veya güç kaynaklarında sık arıza kaynağıdır.
Sonuç: Kondansatörlerinizi Test Edin, Devrelerinizi Koruyun
Bir sonraki projenizde multimetrenizi elinize alın ve kondansatörlerinizi kontrol edin. Unutmayın, sağlıklı bir kondansatör, sorunsuz bir devre demek olur.
